HY-TNC-N型變壓器直流偏磁在線監測系統
HY-TNC-N型變壓器直流偏磁在線監測系統適用于110kV及以上電壓等級變電站變壓器直流偏磁監測。監測裝置具備現場測量、分析、數據通訊等功能,具備測量中性點電流、振動、噪聲等參量?？刹捎霉饫w通訊或者無線4G通訊的方式實現數據實時遠傳。配合遠端系統平臺，對監測裝置測量結果進行綜合診斷分析，評估變壓器的運行狀態，實現對變壓器缺陷的提前預警。

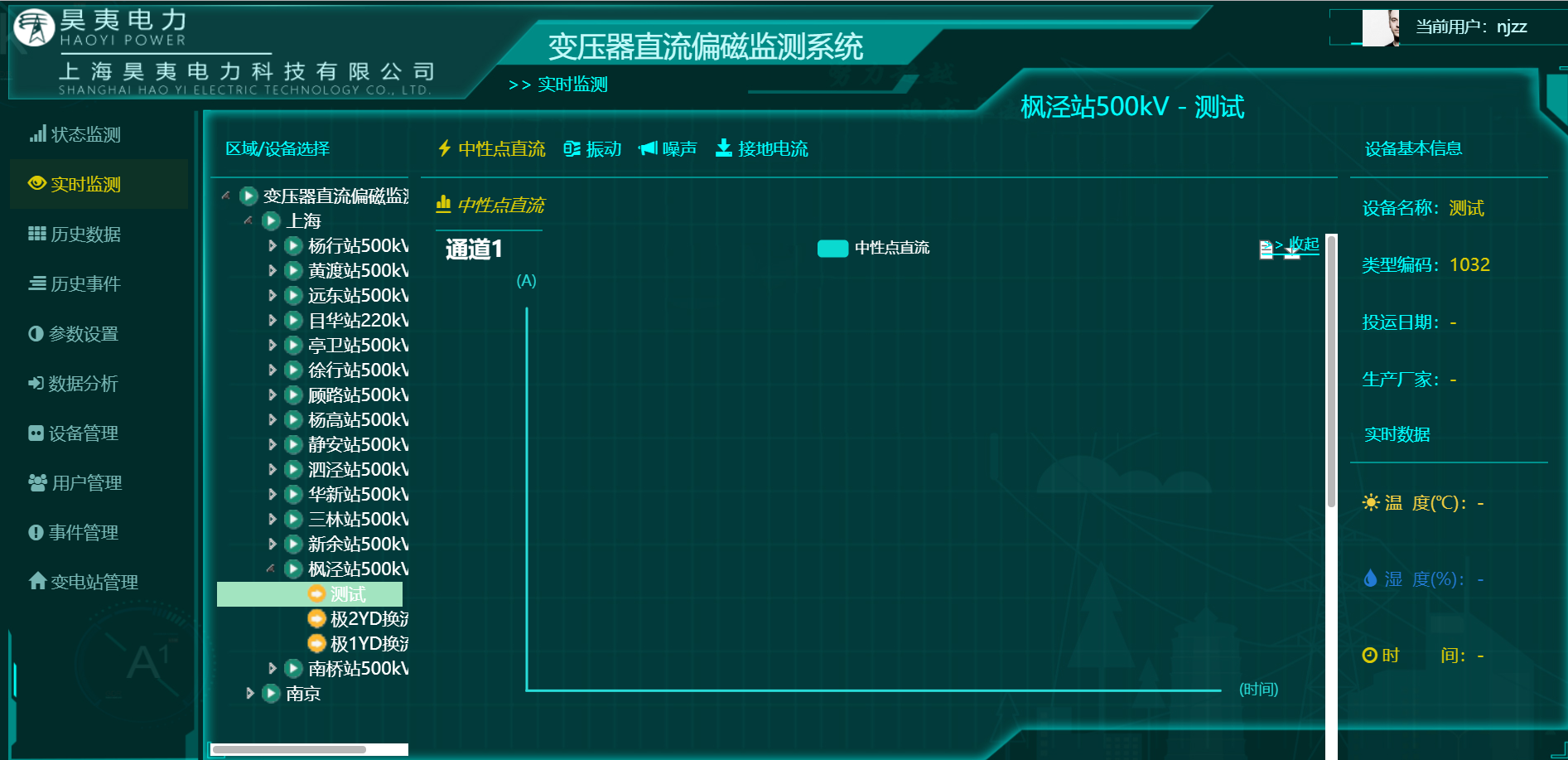

實時監測數據：

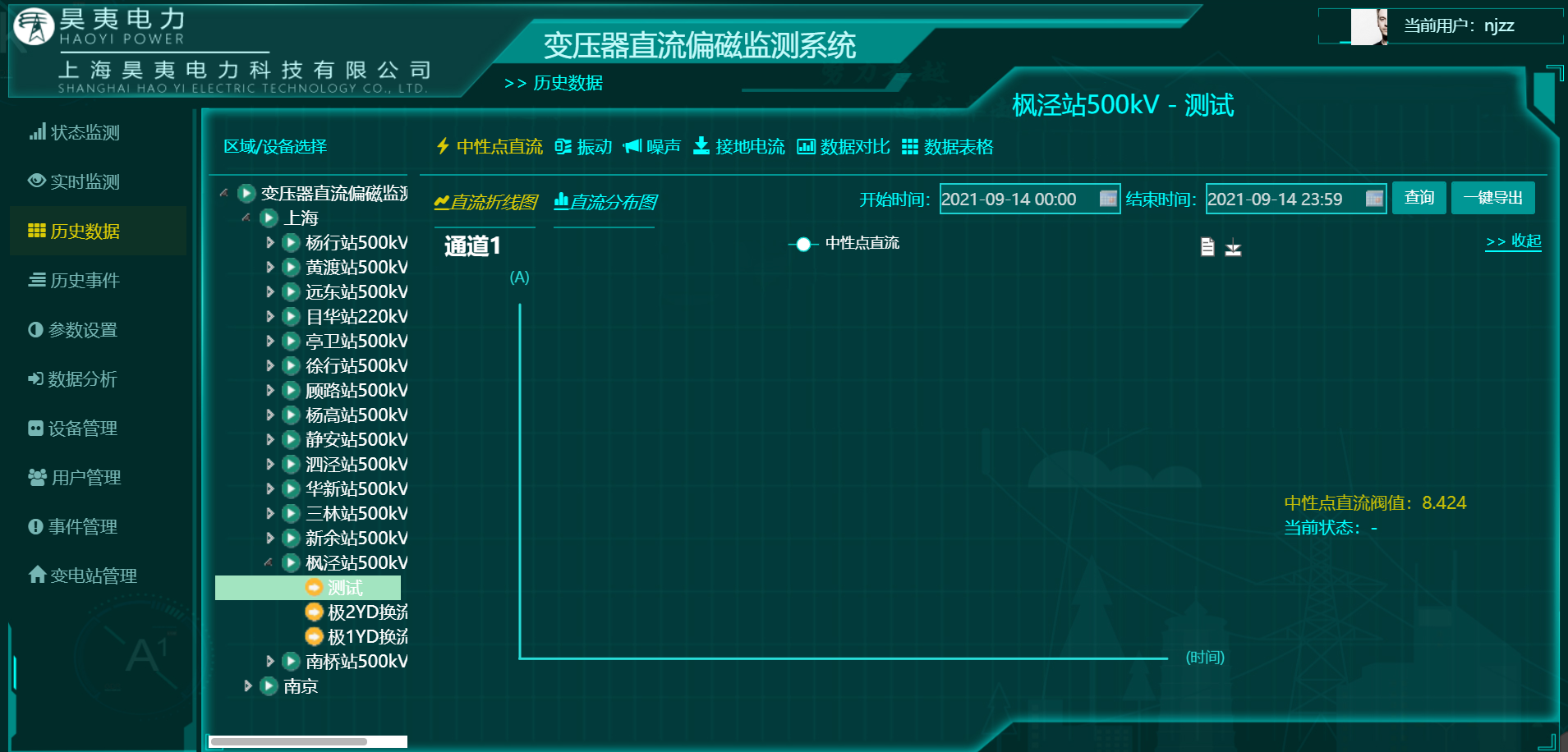

歷史數據

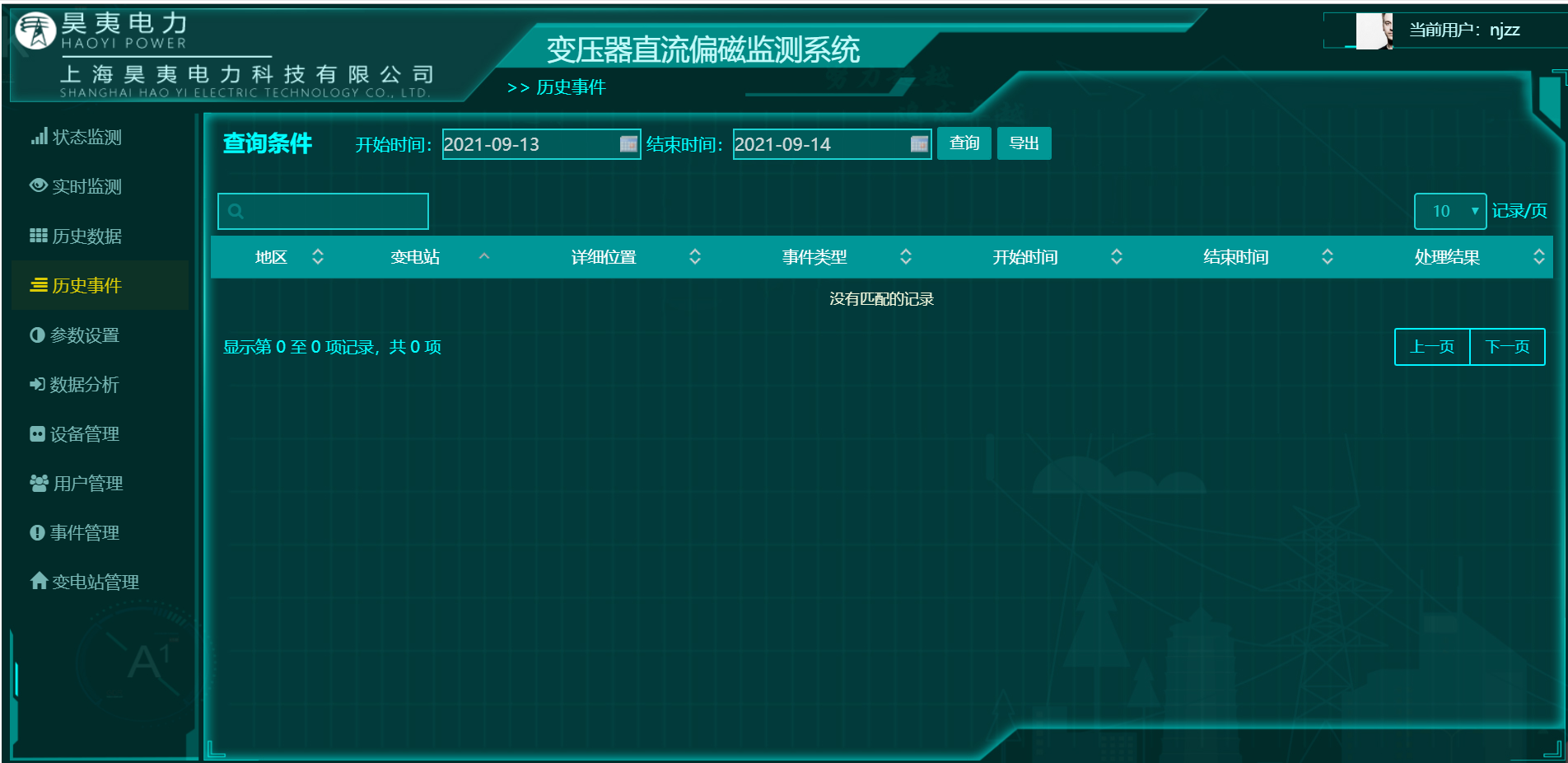

歷史事件

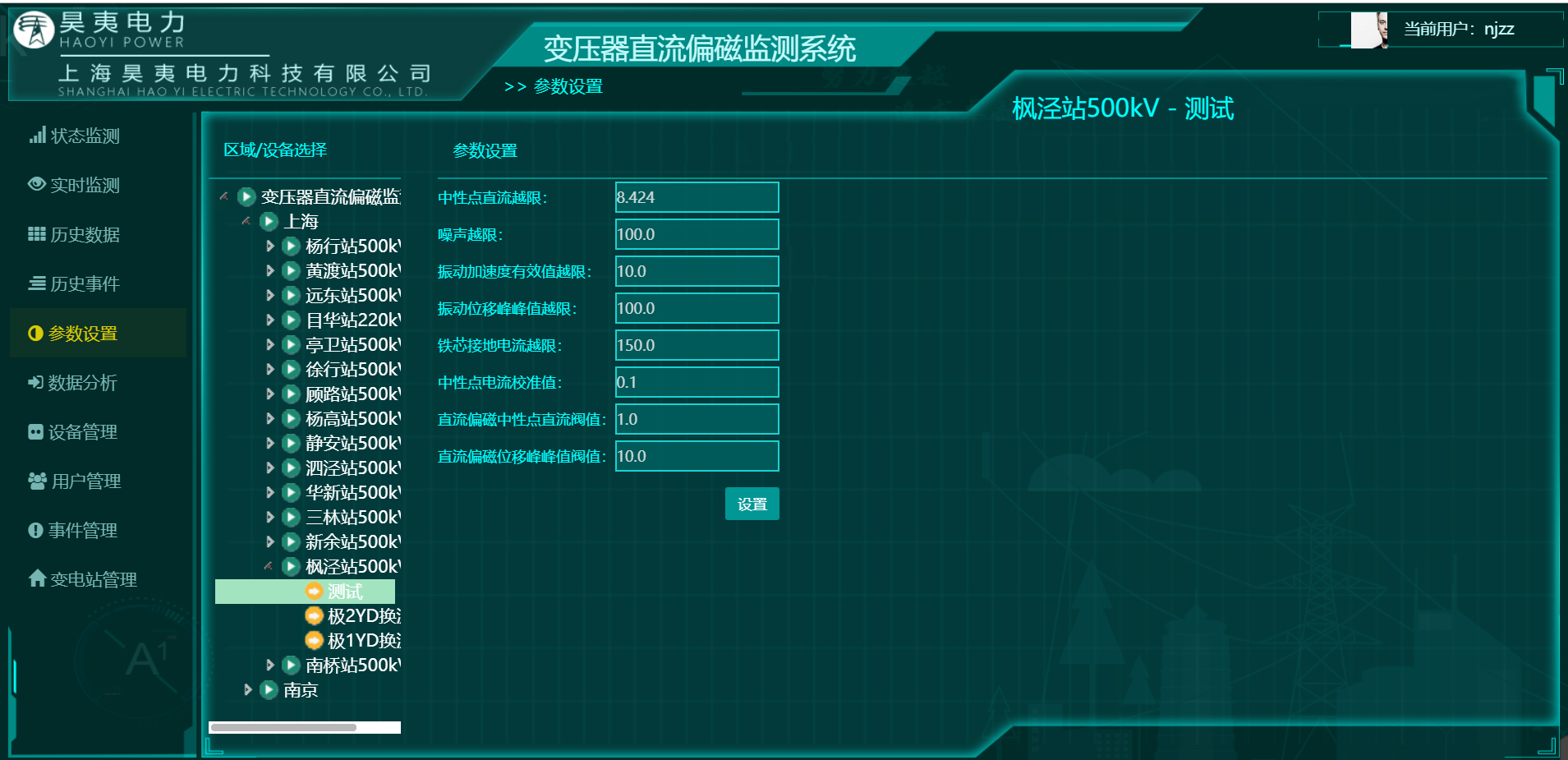

參數設置

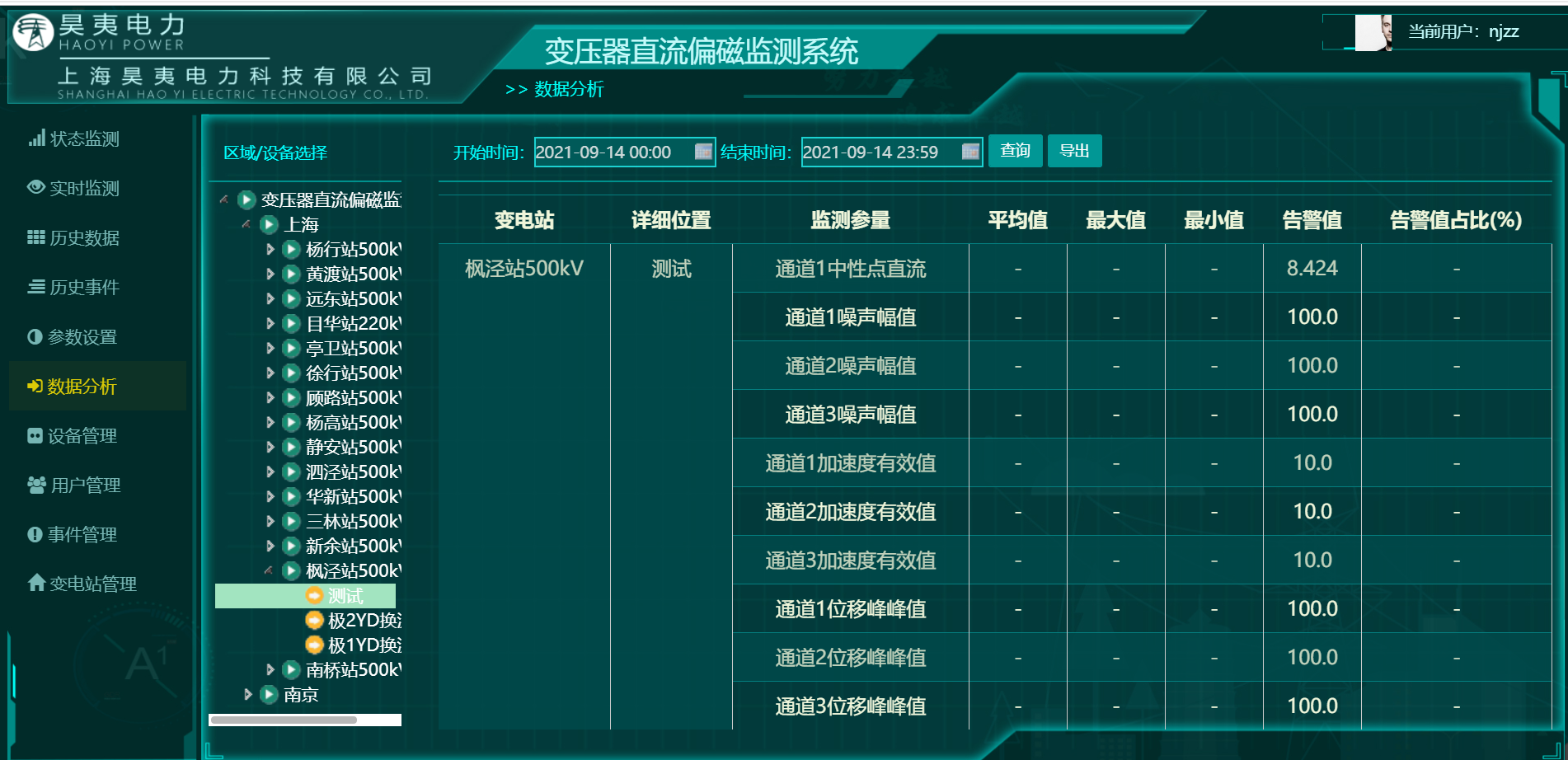

數據分析
設備管理

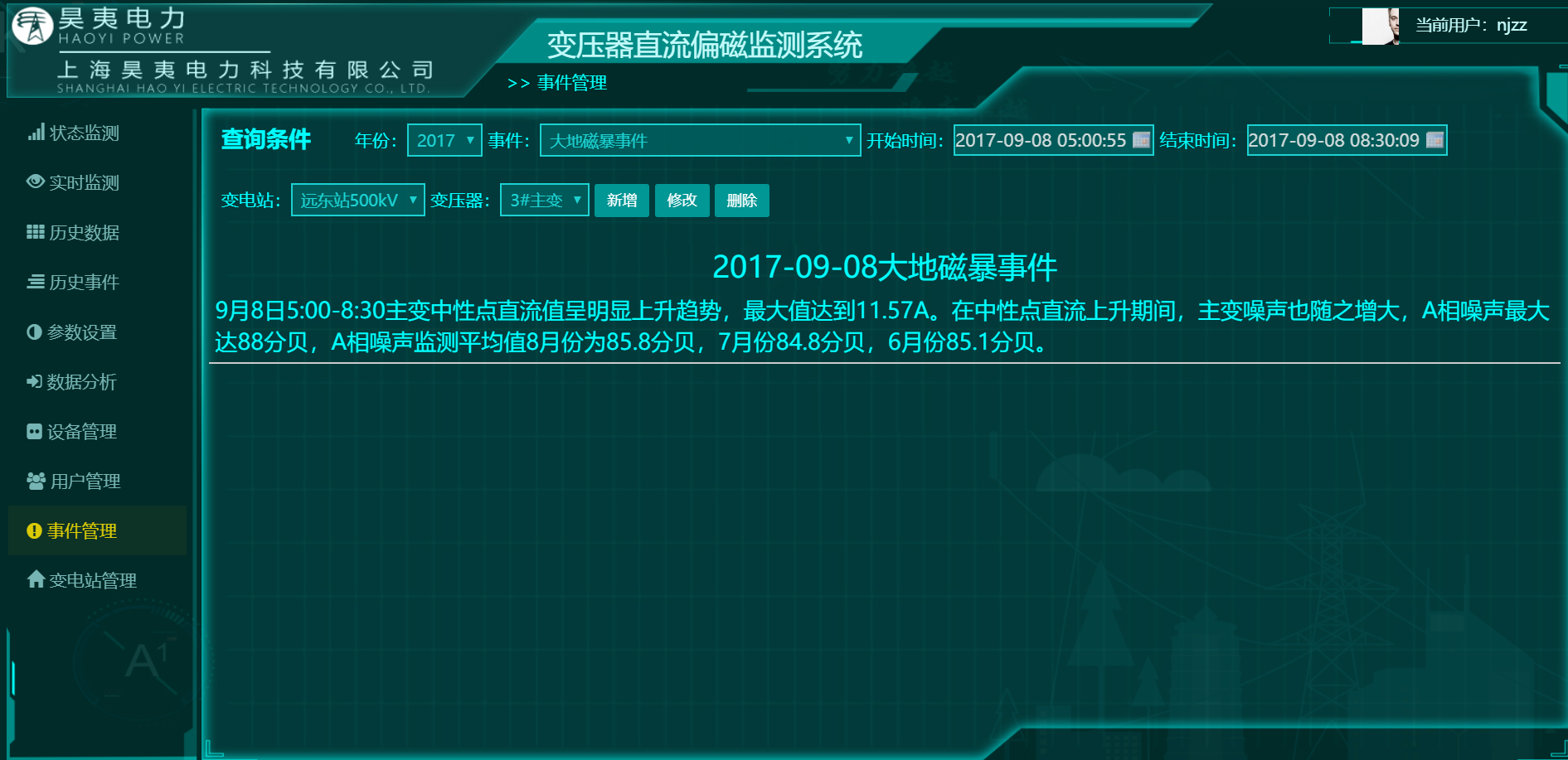

事件管理

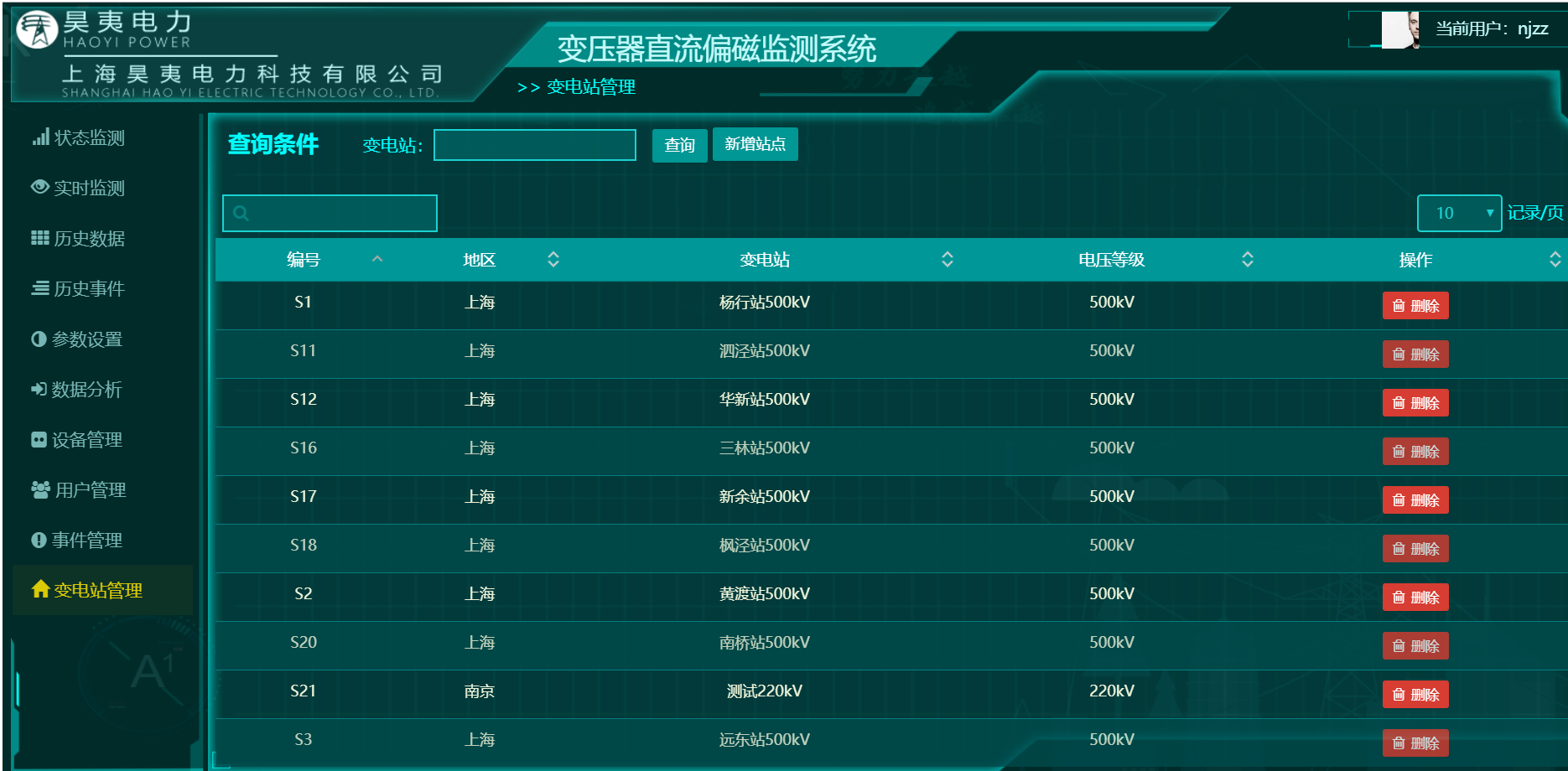

變電站管理
圖1 直流偏磁在線監測系統平臺-狀態監測
系統結構：
變壓器直流偏磁在線監測系統包含四部分：監測傳感器、信號采集處理單元（監測裝置柜）、通訊單元、監測系統平臺。監測傳感器布置在變壓器器身或附近，信號采集處理單元和通訊單元放在現場機柜中，監測系統平臺部署在遠端服務器中。

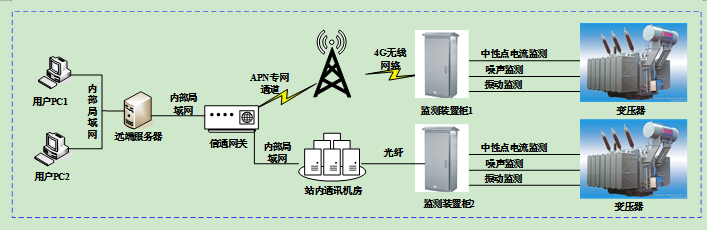

圖2 直流偏磁在線監測系統結構
監測裝置可接入以下傳感器：中性點電流傳感器、振動傳感器、噪聲傳感器。
中性點電流傳感器：中性點電流傳感器采用開口式安裝方式。用于監測中性點直流電流。

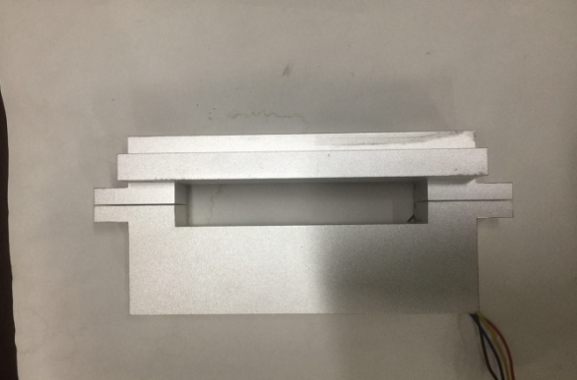

圖3中性點電流傳感器
鐵芯接地電流傳感器：鐵芯接地電流傳感器采用開口式安裝方式。用于監測變壓器鐵芯接地電流。
圖4鐵芯接地電流傳感器
振動傳感器：振動傳感器采用磁鐵吸附式安裝方式，用于監測變壓器、電抗器本體振動。
圖5 振動傳感器
噪聲傳感器：噪聲傳感器采用金屬桿附件安裝，用于監測變壓器本體噪聲。
圖6 噪聲傳感器
技術指標：
中性點電流
? 中性點電流測量量程：-80A~80A;
? 中性點電流測量精度：(I>10A 或 I<-10A) ±1%
(-10A ≤ I ≤ 10A) ±0.1A;
鐵芯接地電流
?鐵芯接地電流測量范圍：1mA~10A
?測量誤差：±(標準讀數×2%+5mA)
?鐵芯接地電流頻率范圍：50~1000(Hz)
振動
? 振動測量通道：3路;
? 振動加速度測量量程：10g;
? 振動速度測量量程：0~100mm/s;
? 振動加速度測量量程：0~1mm;
? 測量頻率范圍：5Hz～3000Hz，頻率響應的相對誤差應不大于±5%；
? 傳感器靈敏度：500mV/g；
? 測量準確度：±1%；
噪聲
? 噪聲測量通道：3路;
? 噪聲測量范圍：30dB~130dB(A計權);
? 噪聲測量頻率范圍：20～12.5KHz;
? 本機噪聲：<25dB；
監測裝置
? 工作電源：220V±20%/50Hz±5%;
? 大氣壓強：80kPa～110kPa；
? 環境溫度：－20℃～＋60℃；
? 環境濕度：<95%(月平均)；
? 海拔高度：≤3000m；
執行標準：
? 變壓器（電抗器）綜合監測裝置技術規范V6
? QGDW1535-2015變電設備在線監測裝置通用技術規范
? QGDW1894-2013變壓器鐵心電流在線監測裝置技術規范
? 國家電網公司變電檢測管理規定(試行)第11分冊機械振動檢測細則
? GBT 1094.23-2019 電力變壓器 第23部分：直流偏磁抑制裝置
安裝實例：
變壓器直流偏磁在線監測系統現場安裝實例圖如下：
|
|
|
|
圖7 振動傳感器
|

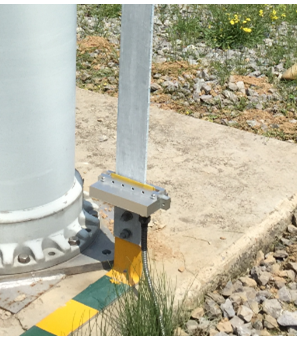

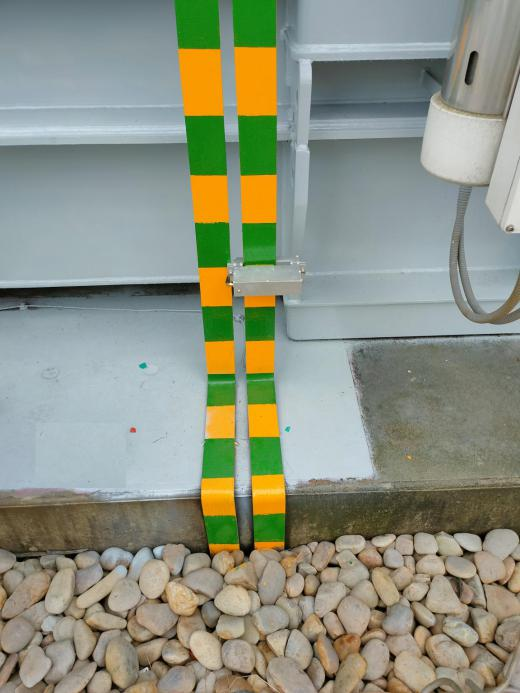

圖8 中性點電流傳感器
|
|
|
 |
|

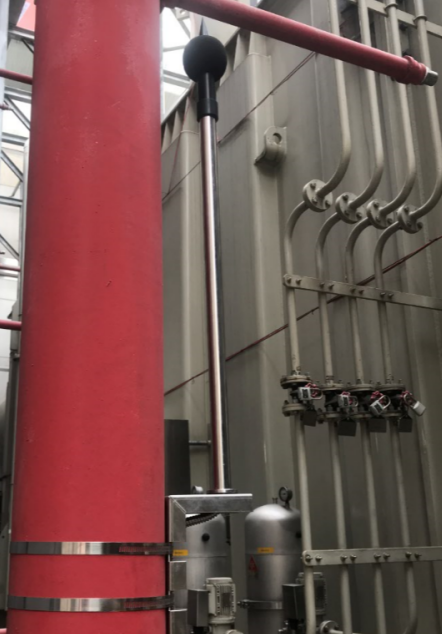

圖9 噪聲傳感器
|

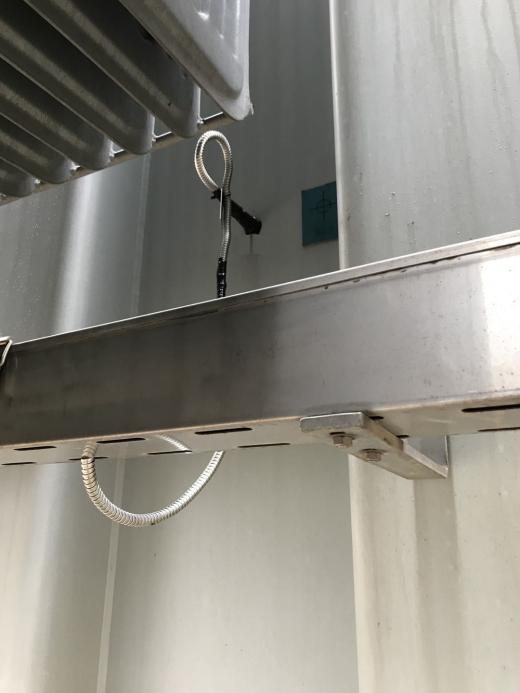

圖10 鐵芯接地電流傳感器
|
|
 |
 |
|
圖11 直流偏磁裝置現場外部圖 |

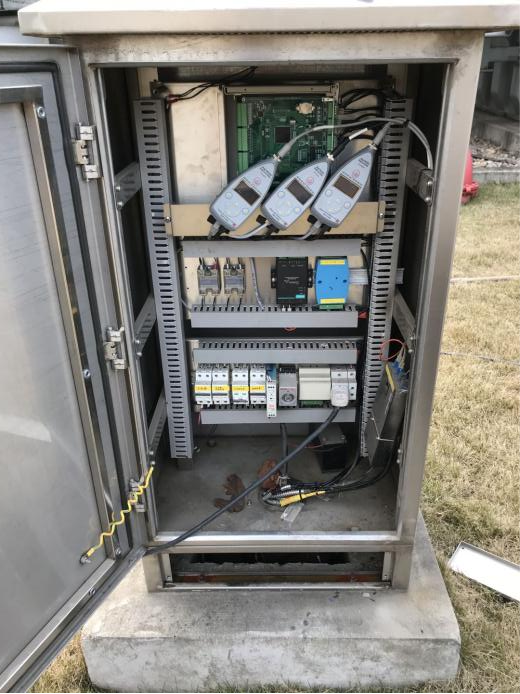

圖12 直流偏磁裝置現場內部圖 |
